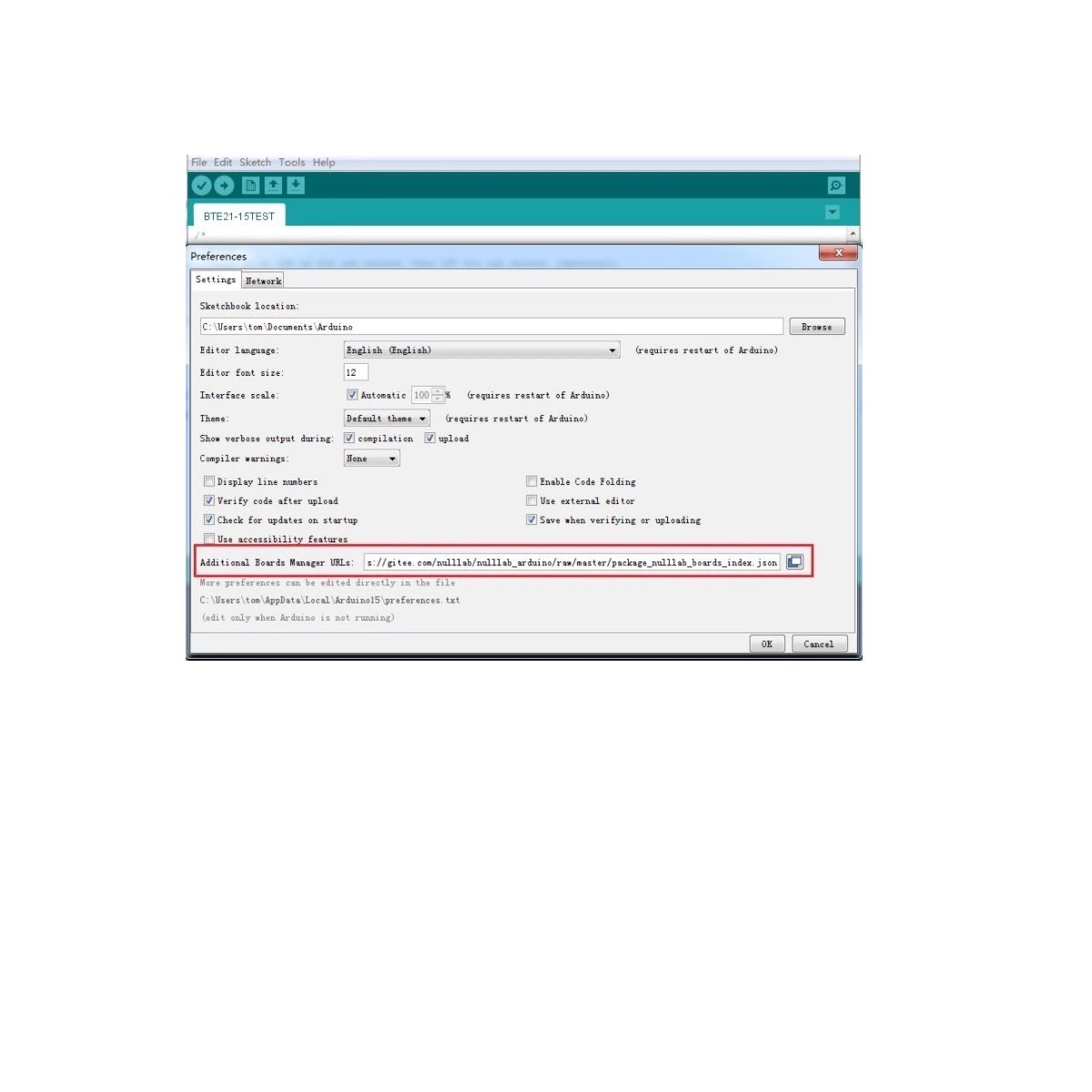

Tarjeta Desarrollo Microusb LGT8F328P-LQFP32 HT42B534-1 Sop16 Compatible Arduino Nano

Arquitectura RISC ampliada de nucleo de LGT8XM de 8 bits de alto rendimiento y bajo consumo
131 instrucciones, mas del 80% para la implementacion de un solo toque.
Registro de trabajo de proposito general 32×8.
32MHz funciona con una eficiencia de rendimiento de hasta 32MIPS.
Factor interno de un solo extremo (8×8)
Memoria de programa no volatil y espacio de almacenamiento.datos
Chip 32 KB se puede programar en linea.
Memoria interna de datos SRAM 2 KB.
Interfaz analogica programable E2PROM, soporte para acceso a bytes.
Nuevo algoritmo de cifrado de software para garantizar la seguridad del codigo de usuario.
Dos temporizadores de 8 bits con soporte independiente de un divisor preliminar, un modo de salida de comparacion.
Dos temporizadores de 16 bits con soporte de prebloqueo independiente para entrada y comparacion de datos de entrada.
Generador RC de calibracion de 32KHz incorporado para la funcion de contador en tiempo real.
Puede admitir hasta 9 salidas PWM, 4 controles de zona muerta programables.
Convertidor analogico a digital de alta velocidad de 12 canales y 12 bits (ADC)
– Referencia interna, externa adicional de voltaje.
– Canales de ganancia diferencial con ganancia programable (x1 / 8/16/32).
Umbral de tension de control automatico.
Dos comparadores analogicos (AC), soporte para la expansion desde el canal de entrada del ADC.
Tensiones internas de valores calibrados – 1.024V / 2.048V /4.096V +- 1%.
DAC programable de 8 bits, que genera una fuente de voltaje de referencia.
Temporizador de vigilancia programable (WDT).
Interfaz serial programable sincrona / asincrona (USART / SPI).
Interfaz periferica sincrona (SPI), modo maestro / esclavo programable.
Interfaz serie de dos cables (TWI) compatible con el modo maestro-esclavo I2C.
Acelerador aritmetico digital de 16 bits (DSC), que admite el acceso directo a datos de 16 bits.
Funcion de procesador especial
– SWD Dual On-chip Debug / Production Interface.
– Soporte de interrupcion externa y soporte de nivel de interrupcion IO.
– Circuito de restablecimiento de potencia (POR) incorporado y circuito de deteccion de bajo voltaje programable (LVD).
– El 1% incorporado puede ser calibrado con un oscilador RC de 32 MHz, compatible con salida multifrecuencia.
– El 1% incorporado puede ser calibrado por un generador RC de 32KHz.
– Soporte externo de entrada de cristal de 32,768KHz y 400K ~ 32MHz.
– 6x IO de alta presion push-pull, compatible con aplicaciones PWM de alta velocidad
E / S y paquete: QFP48 / 32L
Menor consumo de energia: 1uA @ 3,3V Entorno operativo
– Voltaje de funcionamiento: 1.8 V ~ 5.5 V
– Frecuencia de trabajo: 0 ~ 32 MHz
– Temperatura de trabajo: -40C ~ + 85C
– HBM ESD:> 4KV

LA COMPRA INCLUYE:
1X TARJETA DESARROLLO LGT8F328P TIPO C
