Sensor Altitud Presion Barometrica y Temperatura GY-63 MS5611 I2C

El GY-63 MS5611 es un modulo de sensor de presion y temperatura de alto rendimiento con interfaz I2C y SPI.

Modulo de sensor de temperatura de presion GY-63.
Cabezal macho de 7 pines recto.
Cabezal macho de 7 pines en angulo recto

Temperatura: -40 a 85 C
Presion: 10 a 1200 mb
Resolucion de altitud: 10 cm
Conversion rapida tan corta como 1 ms
Interfaz I2C y SPI
Operacion 5V
El MS5611 es un sensor de alta precision que se puede utilizar en muchas aplicaciones desde altimetros portatiles, controles de juegos y navegacion en interiores. Esquema del modulo del sensor de presion MS5611 GY-63

El sensor logra su excelente rendimiento al calibrarse de fabrica con los datos de calibracion almacenados en el dispositivo. Ademas, toma y promedia una gran cantidad de mediciones para filtrar el ruido. Puede tomar 4096 mediciones analogicas de 24 bits en solo 8 ms y proporcionar el promedio de los puntos de datos al bus de datos digital. Tambien tiene compensacion de temperatura incorporada que utiliza el mismo metodo para filtrar el ruido.

La medicion de temperatura se usa principalmente para compensar la temperatura del sensor de presion, pero tambien se puede usar para estimar la temperatura ambiente.

Internamente, el sensor MS5611 funciona a 3.3V, pero el modulo contiene un regulador de 3.3V, por lo que el modulo debe recibir 5V en el pin VCC. El modulo tambien incluye transistores MOSFET de cambio de nivel en los pines logicos para que el modulo sea totalmente compatible con 5V.

Medicion de temperatura
El MS5611 puede medir la temperatura en el rango de -40 a 80 C.
Se obtiene una precision total de  0.8C en todo el rango con una resolucion de 0.01  C.
Medicion de presion
El MS5611 puede medir la presion en el rango de 10 a 1200 mbar con excelente precision.
Se obtiene una precision total de +- 1.5 mbar en el rango de presion de 450 a 1100 mbar. Fuera de ese rango de presion, la precision garantizada es de +- 2.5 mbar
La resolucion puede ser tan alta como 0.012 mbar, lo que da una resolucion de altitud tan pequeña como 10 cm (4 “).
Calculo de altitud / elevacion
El MS5611 no mide la altitud directamente, pero puede calcularse usando la lectura de presion. Algunas bibliotecas para este dispositivo incluyen rutinas de calculo de altitud.
Dado que el dispositivo hace un muy buen trabajo al medir la presion, puede hacer un muy buen trabajo al calcular la altitud relativa. Si tiene una lectura de altitud con el dispositivo sentado en una mesa y luego lo eleva 6 , mostrara un aumento de 6 en altitud.

Si, por otro lado, esta tratando de medir la altitud absoluta, como la altitud de su mesa en relacion con el nivel del mar, las cosas se complican mas. Dado que la altitud es relativa al nivel del mar, el dispositivo necesita saber la presion de aire actual corregida al nivel del mar para que tenga una referencia por la cual calcular la altitud dada la presion de aire que esta leyendo actualmente.

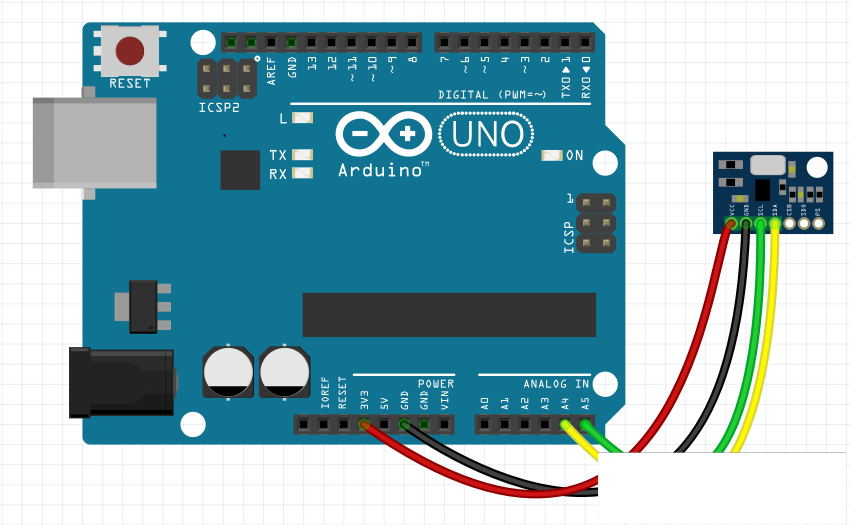

Usando la interfaz I2C
La interfaz I2C es la interfaz mas utilizada, ya que solo requiere dos pines en la MCU.

El pin PS (Protocol Select) determina que bus usar. Una logica ALTA selecciona el bus I2C. Una resistencia pull-up de 1K en el modulo tira este pin HIGH y, por lo tanto, el bus I2C se selecciona por defecto a menos que este pin este conectado a tierra.

El modulo admite dos direcciones I2C diferentes, 0x77 o 0x76, lo que permite utilizar hasta 2 sensores en el mismo bus. Si el pin CSB esta conectado a tierra, la direccion es 0x77. Si esta conectado a VCC, la direccion es 0x76 (logica inversa). El pin CSB como una resistencia desplegable de 2.2K en el modulo, por lo que 0x77 es la direccion predeterminada si el pin CSB no esta conectado. Conecte el CSB a Vcc para seleccionar 0x76 o si se usan dos sensores en el mismo bus I2C.

Los pines SCL y SDA se conectan a los pines SCL y SDA en la MCU.

Si se necesitan mas de 2 sensores, se puede usar el bus SPI.

Usando la interfaz SPI
Para habilitar la interfaz SPI, conecte PS a tierra.

Las otras conexiones son:

Conecte el pin SCL al SPI SCK en MCU
Conecte el pin SDA a SPI SDI en MCU
Conecte el pin SDO a SPI SDO en MCU
Tenga en cuenta que los desplazadores de nivel logico se incluyen en el modulo para estas lineas para que sean compatibles con 5V.

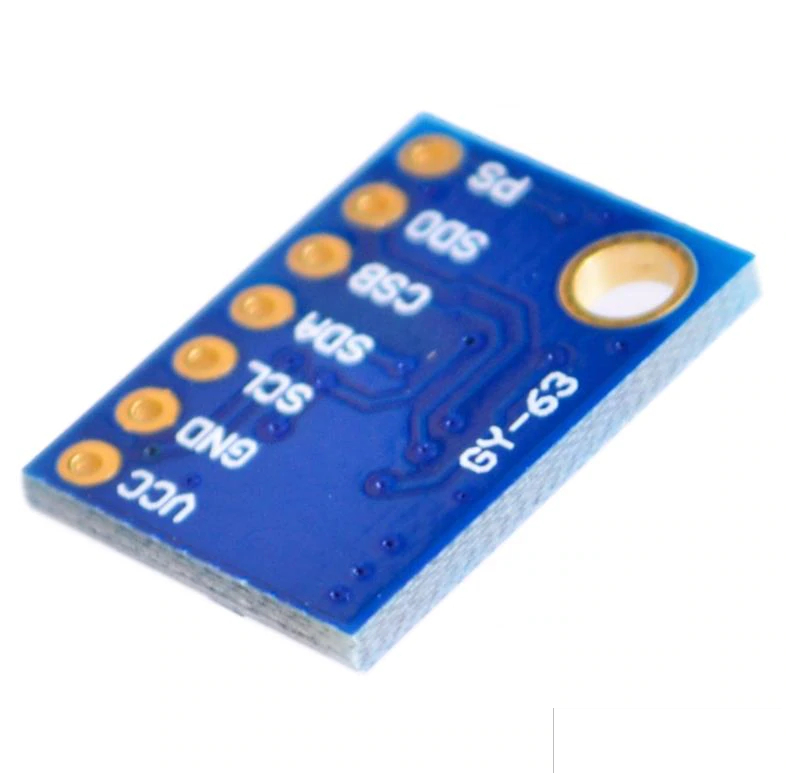

Conexiones de modulo
El modulo saca las siguientes conexiones.

VCC = 5V nominal. Conecte a la salida de 5V de la MCU
GND = Tierra
SCL = Reloj (SCL / SCK) para I2C y SPI
SDA = Datos (SDA / SDI) para I2C y SPI
CSB = Seleccion de chip. Chip Select para SPI. Direccion seleccionada para I2C
SDO = Salida de datos (SDO) para SPI
PS = Seleccion de protocolo. Predeterminado tirado ALTO para I2C. Conectese a GND para SPI

LA COMPRA INCUYE:

1 x SENSOR ALTURA PRESION TEMPERATURA BAROMETRICA GY-63 MS5611
