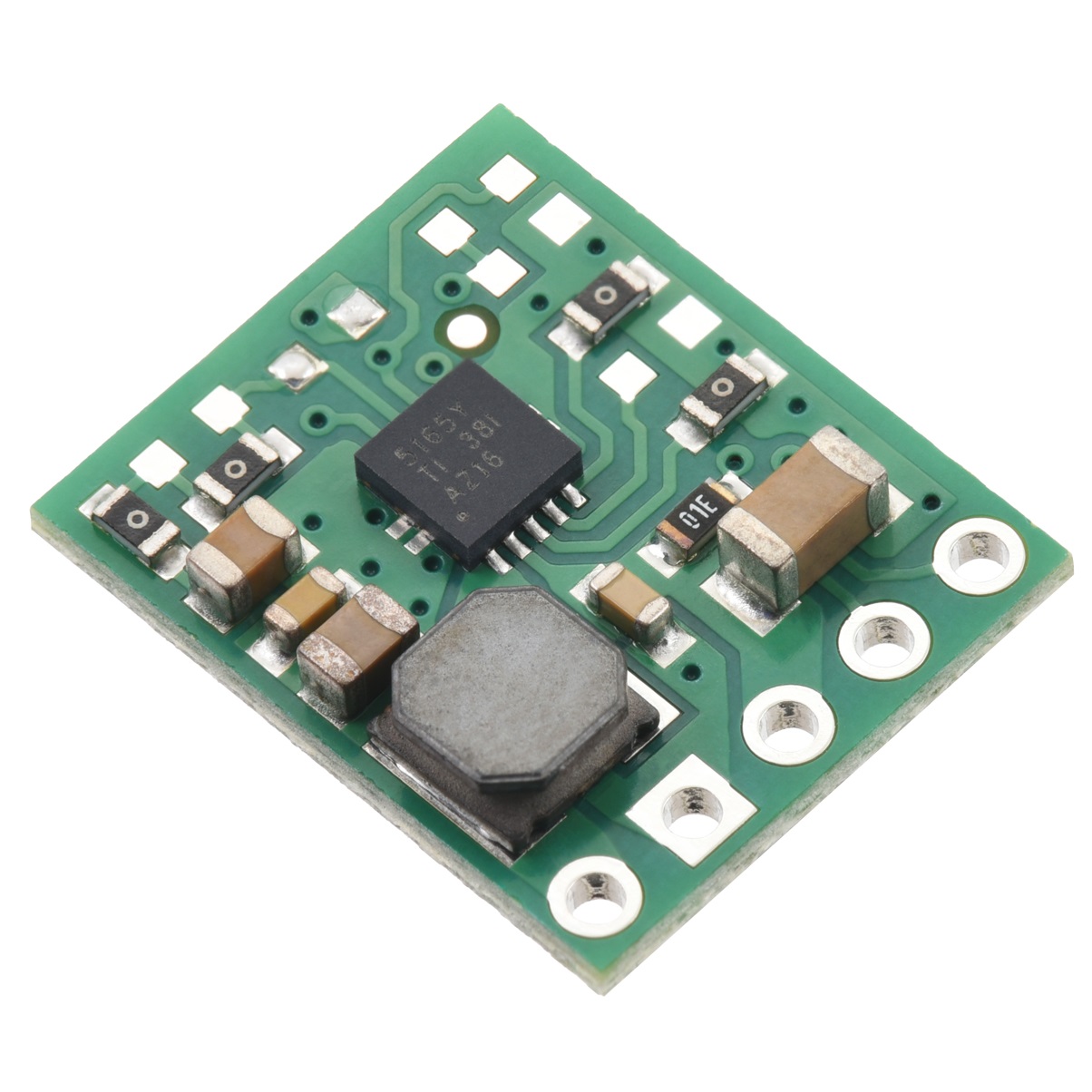

Regulador de voltaje reductor de 3,3 V y 100 mA D45V1E2F3.

La línea D45V1Ex de reguladores de voltaje reductores síncronos genera voltajes más bajos a partir de voltajes de entrada de hasta 65 V y al mismo tiempo entrega hasta 100 mA continuos. Son reguladores de conmutación con corrientes de reposo muy bajas (< 30 μA típicas), lo que permite eficiencias extra altas a corrientes bajas en comparación con los reguladores lineales y los reguladores de conmutación típicos. Este tipo de regulador también se denomina fuente de alimentación en modo conmutado (SMPS) o convertidor de CC a CC.

Características

• Voltaje de entrada: 3,3 V a 65 V (entrada mínima sujeta a consideraciones de voltaje de caída; consulte la sección de voltaje de caída para obtener más detalles)
• Voltaje de salida: 3,3 V con una precisión del 4 %
• Corriente máxima de salida: 100 mA
• Corriente de reposo baja: < 20 μA (consulte el gráfico de corriente de reposo a continuación)
• Altas eficiencias con cargas ligeras (ver el gráfico de eficiencia a continuación)
• La entrada de habilitación con umbral de precisión se puede utilizar para un control de encendido/apagado simple o para implementar un corte de bajo voltaje personalizado.
• La salida de buena potencia se puede utilizar para secuenciación, detección de fallas y monitoreo de voltaje.
• Protección contra cortocircuitos y sobretemperatura

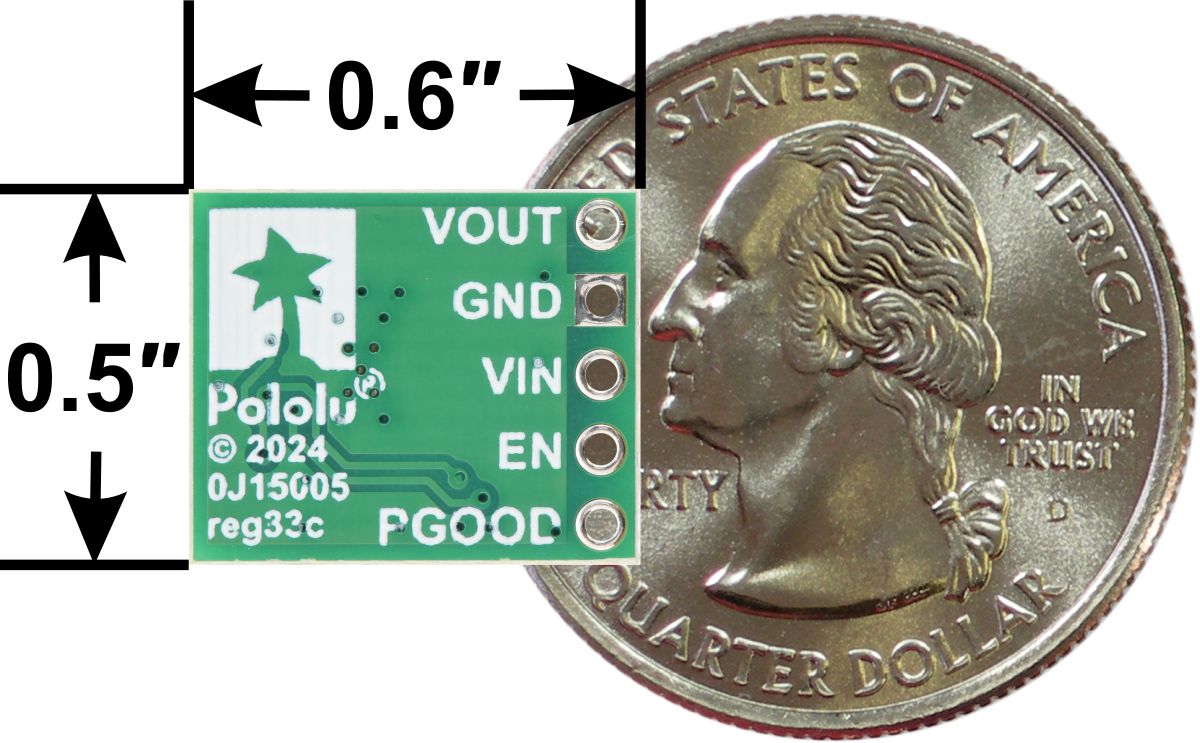

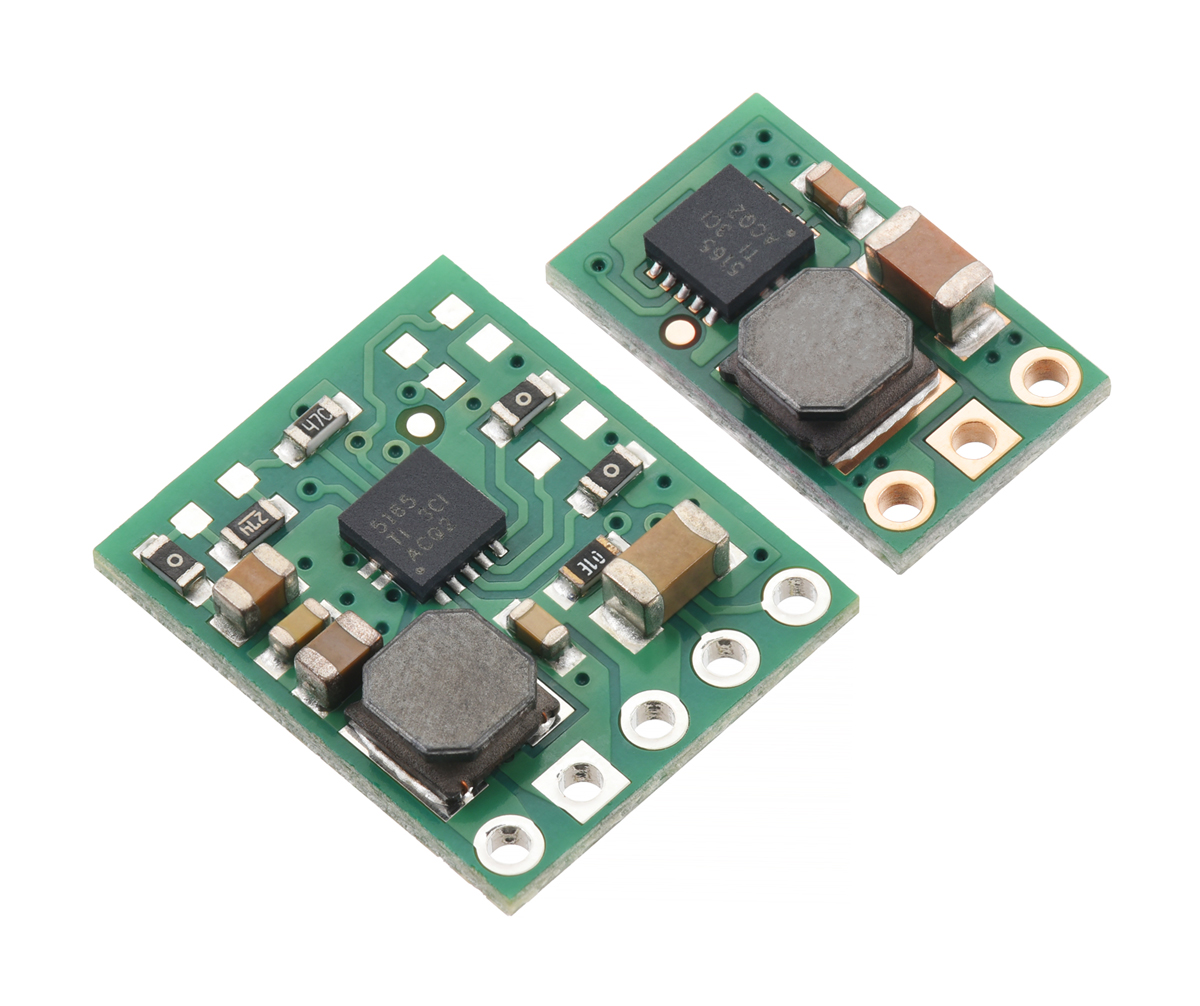

• Tamaño pequeño: 0,5″ × 0,6″ × 0,11″ (12,7 mm × 15,3 mm × 3 mm)
• Peso: 0,7 g

Conexiones:

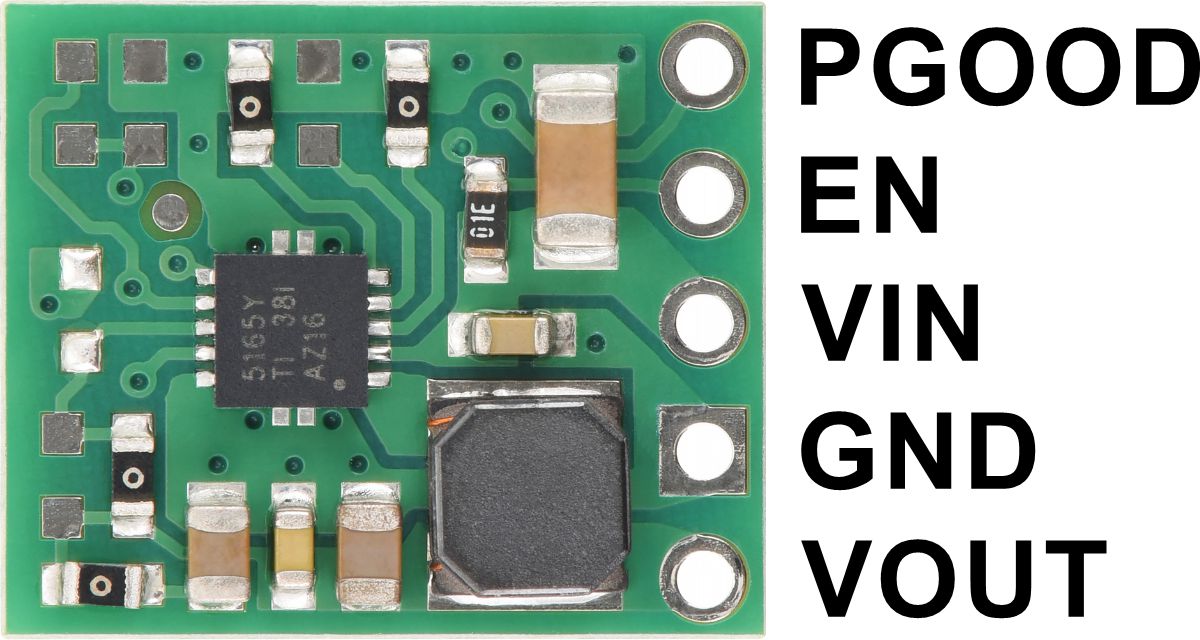

Este regulador tiene cinco conexiones: Power Good (PGOOD), Enable (EN), Voltaje de Entrada (VIN), Tierra (GND) y Voltaje de Salida (VOUT).

El indicador «Power Good» (PGOOD) es una salida de drenador abierto que se pone en estado bajo cuando el voltaje de salida del regulador cae por debajo del 87% del voltaje objetivo y pasa a ser de alta impedancia cuando el voltaje de salida supera el 94% del voltaje objetivo. Para utilizar este pin, se requiere una resistencia pull-up externa. El valor recomendado para esta resistencia está entre 10 kΩ y 100 kΩ, y no debe conectarse a una línea que exceda los 12 V.

El regulador, habilitado por defecto, puede colocarse en un estado de reposo de bajo consumo reduciendo el voltaje en el pin EN por debajo de 1.1 V (típico; el umbral de caída real puede variar entre 1.11 V y 1.18 V según la unidad). Puede salir de este estado aumentando el voltaje en EN por encima de 1.2 V (típico; el umbral de subida real puede variar entre 1.16 V y 1.26 V). La corriente de apagado en este modo de reposo es de aproximadamente 5 μA más 1 μA por volt aplicado a VIN. (Nota: Para voltajes de entrada elevados, la corriente de apagado en el modo deshabilitado puede ser mayor que la corriente de reposo en el modo habilitado; consulta el gráfico de corriente de reposo más abajo para más detalles [AQUÍ]).

Se puede configurar un corte por bajo voltaje añadiendo una resistencia pull-down externa de tamaño adecuado entre EN y GND. Esta resistencia, junto con la resistencia pull-up de 1 MΩ integrada, forma un divisor de voltaje de VIN hacia EN.

El voltaje de entrada, VIN, alimenta el regulador. Se pueden aplicar voltajes entre 3.3 V y 65 V a VIN, pero el límite inferior efectivo de VIN suele ser VOUT más el voltaje de dropout del regulador, el cual varía aproximadamente de forma lineal con la carga. (Consulta los gráficos para ver el voltaje de dropout en función de la carga [AQUÍ]).

VOUT es el voltaje de salida regulado.

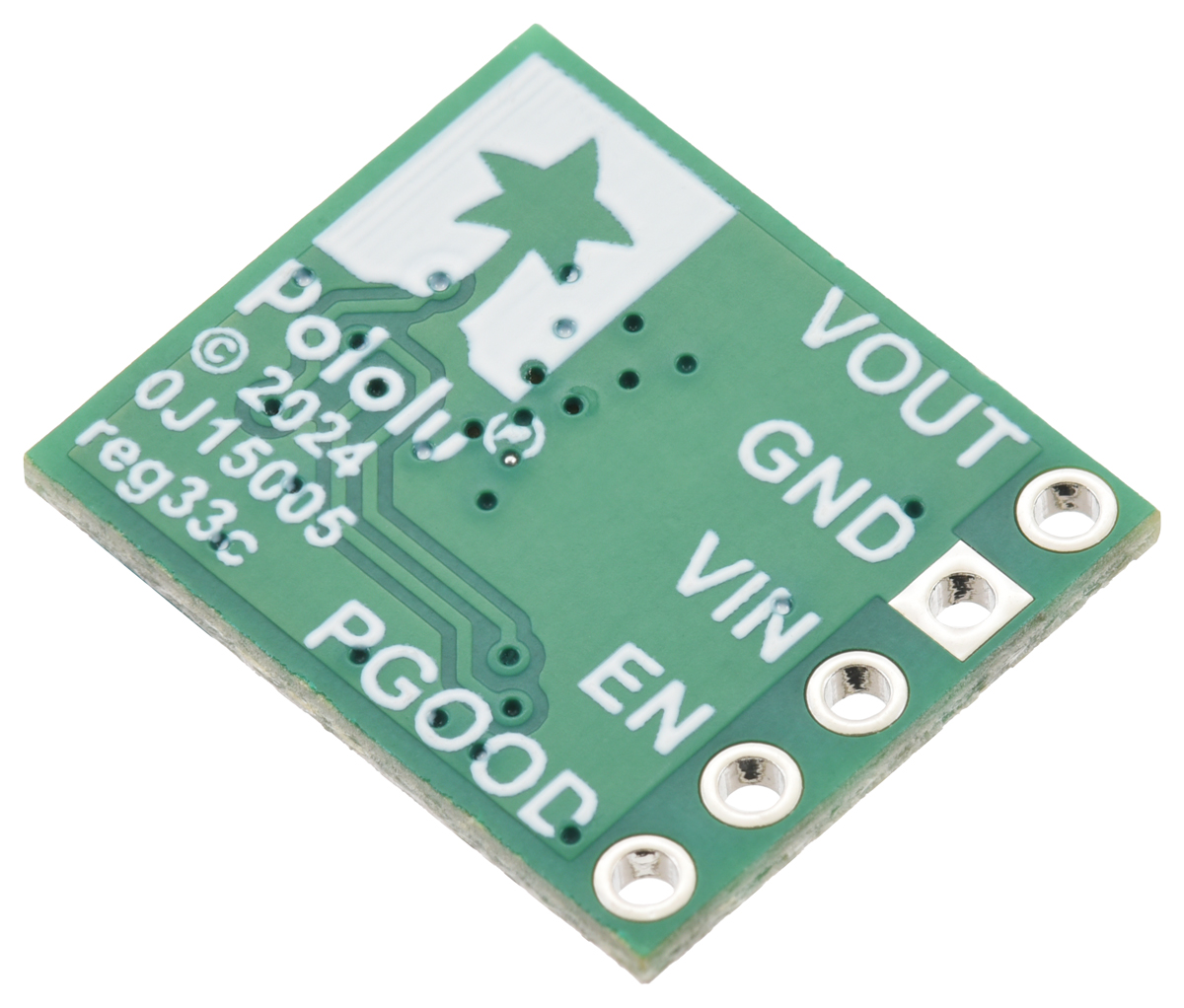

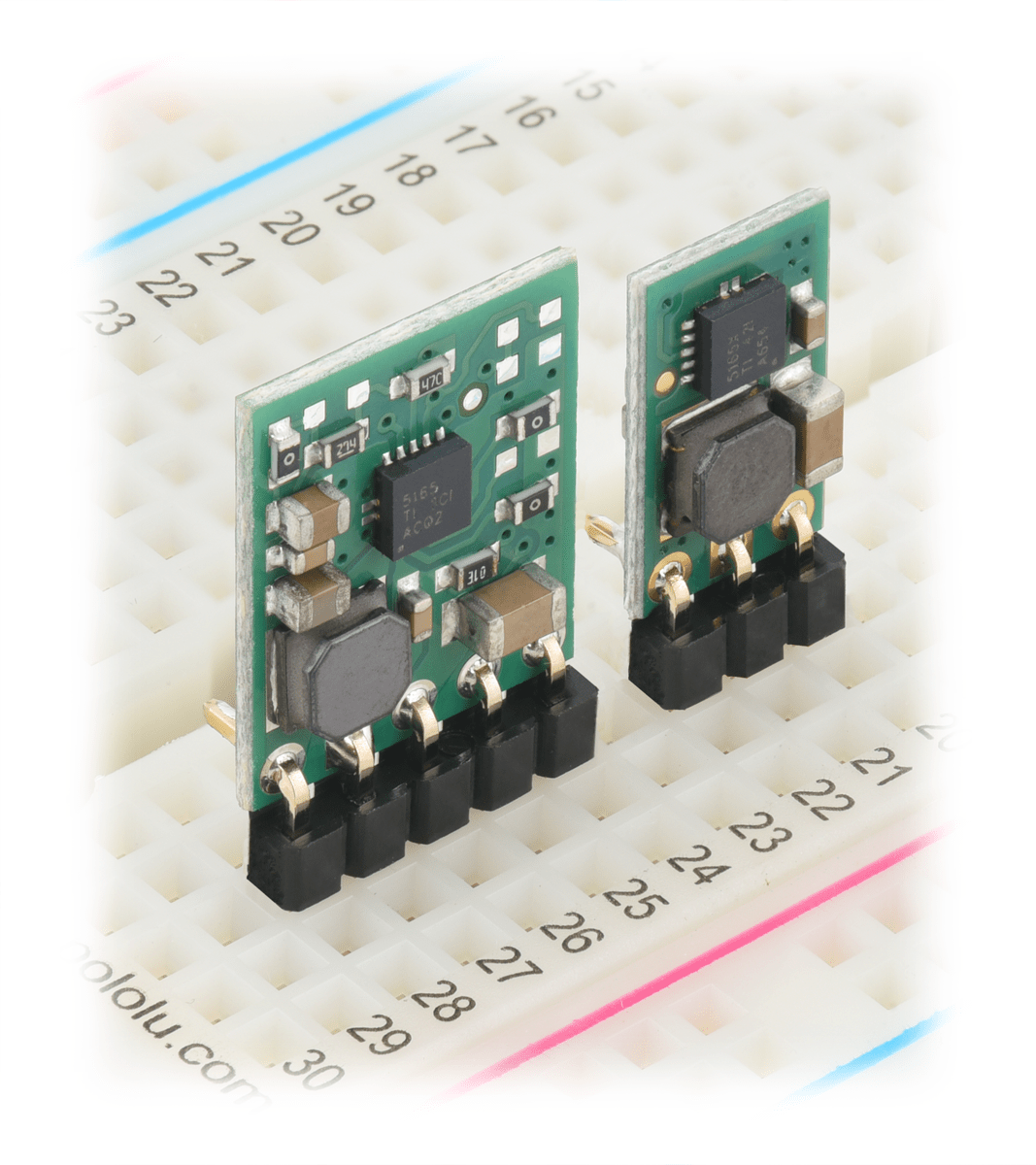

Las cinco conexiones están etiquetadas en la parte trasera del PCB y dispuestas con un espaciado de 0.1″ a lo largo del borde de la placa. Este diseño asegura la compatibilidad con protoboards sin soldadura, conectores y otros sistemas de prototipado que usen una cuadrícula de 0.1″. Se pueden soldar directamente cables o pines de cabecera de 0.1″ a la placa.
Nota: Los pines de cabecera no están incluidos con este producto.
