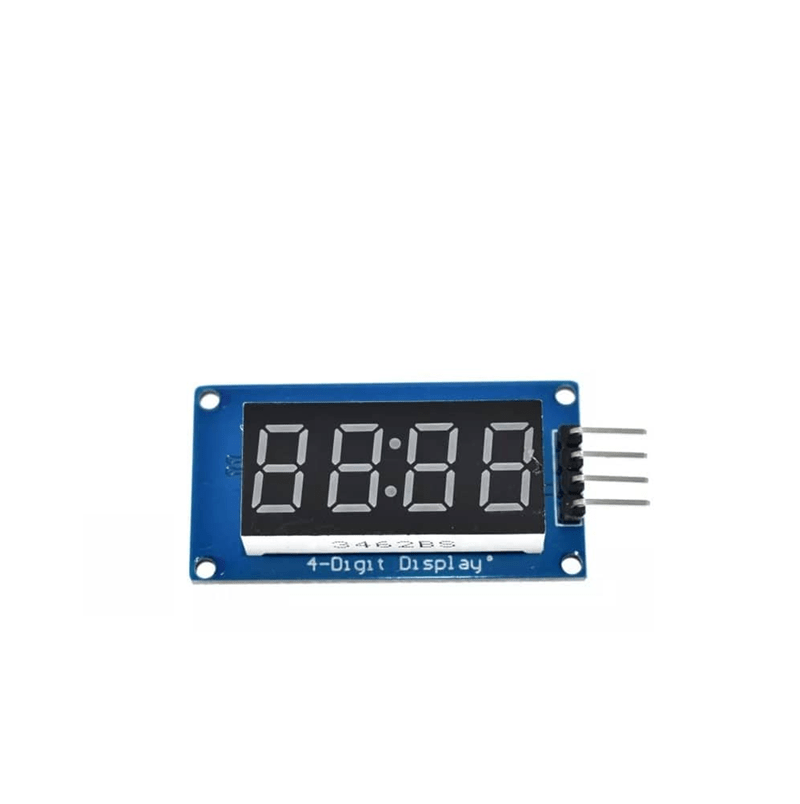

Módulo display 7 segmento tipo reloj de 4 digitos

Este es un módulo de 4 dígitos de 7 segmentos es compatible con arduino y usa sólo dos líneas de datos para su control, además  tiene su propia librería para trabajar con arduino.

Características:

• Voltaje de alimentación 3.3 – 5 VDC
• Corriente típica: 30 mA
• Corriente máxima: 80 mA
• Dimensiones display: 30x13mm
• Driver: TM1637

Pines de conexión:

Ten en cuenta que en realidad no es una comunicación I2C

Aplicaciones:

• Reloj Digital
• Contadores
• Sistemas de turnos
• Medidor de voltajes

Ejemplo de uso

1. Conecta tu display TM1637 al Arduino así:  CLK a Pin 3, DIO a Pin 4 VCC a 5V y GND a GND
2. Instalar librería: Abre el IDE de Arduino → Herramientas → Administrar librerías…, Busca: “TM1637”
   Instala la librería de Seeed Studio o AVR (la más popular es TM1637Display de avishorp).
3. Programa: Busca uno de los ejemplos que trae la librería y listo!
